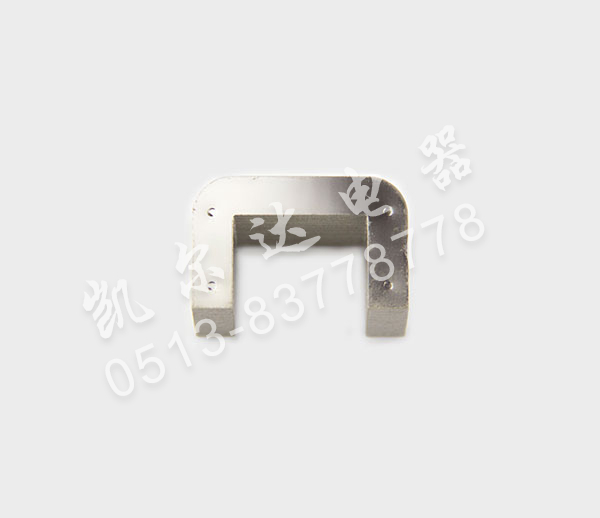

互感器磁芯为通道磁通提供磁路。使用高渗透性材料（其描述材料携带焊剂的能力）以及 好的芯结构技术有助于提供理想的低磁阻通量路径并将磁通线限制在芯部。该芯由许多薄的晶粒取向的硅钢条构成，称为叠片，它们通过绝缘材料的薄涂层彼此电隔离（但仍然是磁耦合的）。这对于减少变压器的空载损耗很重要。互感器磁芯的核心是变压器中的热源，并且随着核心尺寸的增加，核心内的冷却管道可能变得需要。诸如短路铁芯叠片之类的问题将导致损耗增加并且可能导致变压器铁芯过热。

互感器磁芯与接地的机械结构绝缘，将它们固定在一起并支撑它，然后有意地将其接地到一个点。具有通过冷却管道彼此隔离的多个芯部分的较大变压器芯可以实现芯部跳线以将芯部分结合在一起并且单个引线将结合的部分牢固地连接到地。当变压器通电时（导致可能损坏变压器的局部放电）并且在导致变压器时可能通过与 内部绕组的电容耦合来获得一些 作为载流路径的导体的磁芯。变压器承载负载，除非磁芯牢固地接地。在核心绝缘失效的情况下，核心接地还可保障保护装置的运行。为了通过电源/线路的保护系统识别这种故障，变压器铁芯需要接地，以提供回到电源的电气路径。核心通常在单个点接地，因为多核心接地可能导致核心中的循环电流和过热。变压器的磁性健康对变压器的正常运行至关重要。
