许多人认为变压器是在当今社会中发挥关键作用的 基本的电气元件之一。没有它，我们可能无法像现在这样为许多家庭和办公室提供电力，也无法将其提供给世界上 多的农村地区。您会认为对我们日常生活而言重要的技术将具有复杂的结构，但是当您将其分解时，变压器只是一些基本部件，具有 的理论可能性。互感器磁芯的变压器结构：

核心

变压器的核心是一个金属结构，缠绕着绝缘线圈并允许磁通量流动。芯通常由铁或钢制成，并且可以制成多种配置：方形，环形，E形，实心芯，空芯和甚至钢 - 层压芯。也可以使用芯中的间隙以限制短路电流的量。根据应用的不同，每种组合都有自己的特性，可以 大限度地减少损耗，或者在高频率下使用效率 高。

绕组

变压器的输入和输出电压/电流取决于被称为“匝数比”的导线绕组数。存在初级侧和次级侧，并且每侧的绕组数表示与电压比成正比的比率。两侧通过感应特性和流过变压器互感器磁芯的磁通量相互影响。

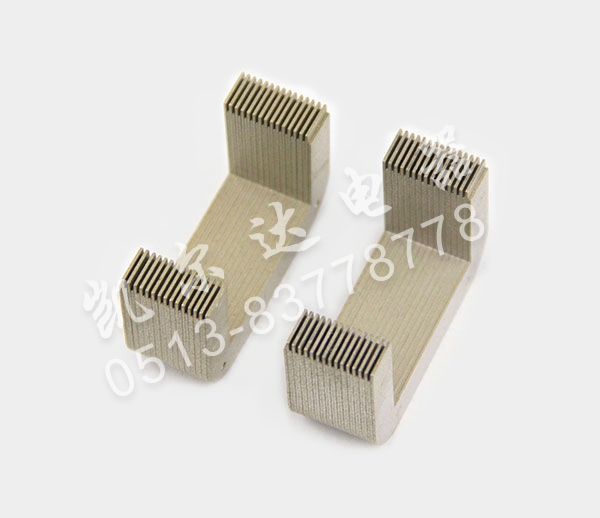

传统上，电变压器铁芯由高度晶粒取向的硅钢叠片形成。多年来，在这种电工钢中已经进行了显着的改进，以允许减小变压器铁芯尺寸，制造成本和由变压器铁芯引入配电系统的损耗。随着电能成本的不断上升，在 尺寸的电力变压器中，磁芯损耗的降低已成为越来越重要的设计考虑因素。由于这个原因，非晶铁磁材料正在积极考虑用于变压器互感器磁芯，以实现核心工作损耗的显着降低。
